Что вообще делает оклад
По скату всегда течёт вода — дождевая, талая, конденсат с обратной стороны покрытия. Окно стоит на этом пути поперёк. Оклад — рама из четырёх секций, которая принимает поток сверху, разводит его по боковым желобам и выпускает ниже окна, под кровельное покрытие.
Поэтому оклад подбирают не «примерно по размеру», а точно: под конкретный бренд, серию и габарит окна. Секции стыкуются с рамой в паз, накладки закрывают шов, нижний фартук гибкий — он повторяет рельеф покрытия. Ошибка на один типоразмер означает, что фартук ляжет не в ту волну, и по верхнему углу пойдёт течь. Обычно не сразу, а на второй-третий сезон, когда садится герметик.
Какое у вас кровельное покрытие
Вся классификация окладов сводится к одному числу: насколько высоко материал поднимается над обрешёткой. Плоские покрытия меряют толщиной с учётом нахлёста, профилированные — высотой волны. Таблица собрана из описаний производителей, цифры их.

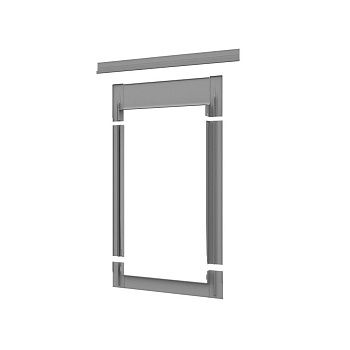

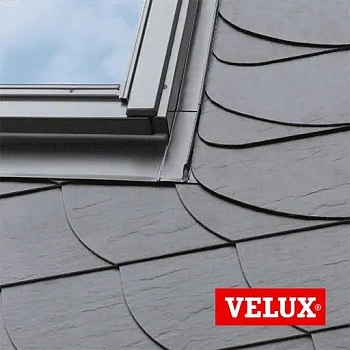

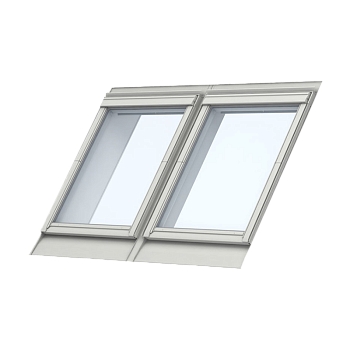

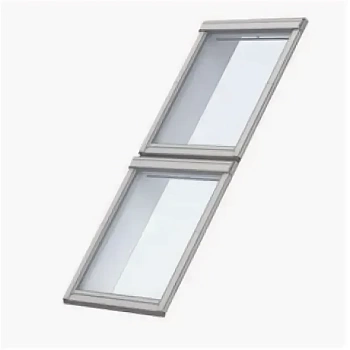

| Покрытие | Высота / толщина | FAKRO | VELUX | Roto | RoofLITE+ |
|---|---|---|---|---|---|
| Плоские покрытия | |||||
| Гибкая битумная черепица | до 10 мм с нахлёстом | ESV, ESV-RU | EDS 2000 | EDF | LSX |
| Рулонная кровля, плоская плитка | до 10 мм / до 16 мм | ESV, ESV-RU | EDS 2000 | EDF, EDS | LSX |
| Плоский металлический лист | до 10 мм / до 16 мм | ESV | EDS 2000 | EDF | LSX |
| Фальцевая, двойной стоячий фальц | — | ESV | EDS 2000 | EDF | LSX |
| Профилированные покрытия | |||||
| Клик-фальц | — | EBV-P | EDW 2000 | EDF | TFX до 50 |

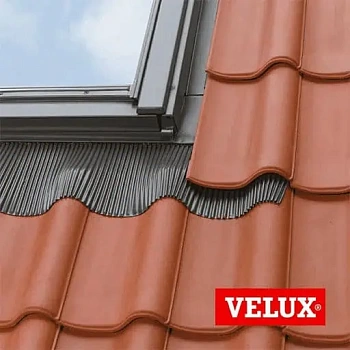

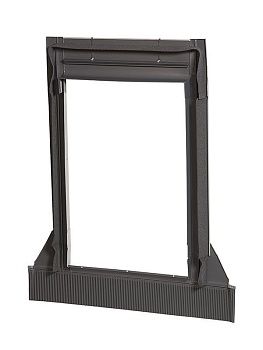

| Металлочерепица, профнастил | до 45 мм | EZV-A, EZV-RU | EDW 2000 | EDF | TFX до 50 |
| Керамическая и цементно-песчаная черепица | до 45 мм | EZV-A, EZV-RU | EDW 2000 | EDF | TFX до 120 |
| Битумный волнистый лист | до 45 мм | EZV-RU | EDW 2000 | EDF | TFX до 50 |
| Высокий профиль выше 45 мм | 45–120 мм | EHN-P, под заказ | EDW 2000 | не подходит | TFX до 120 |

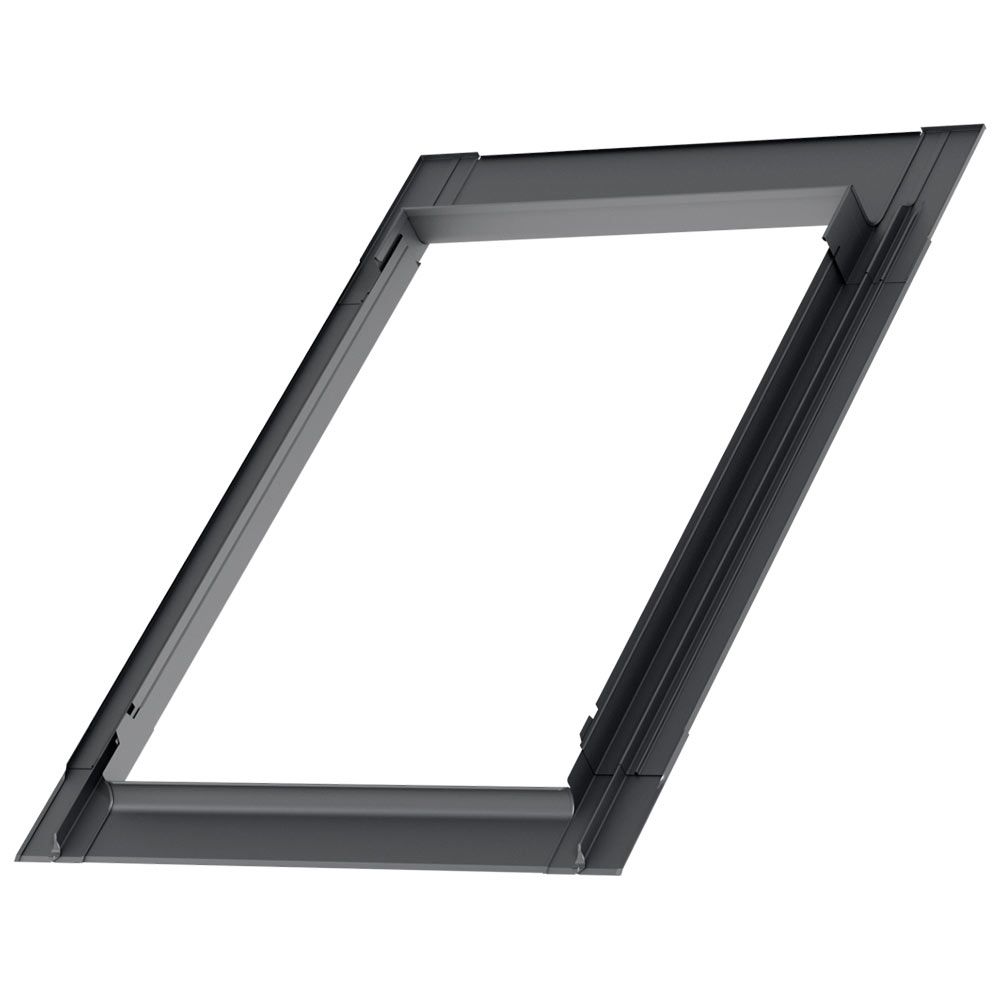

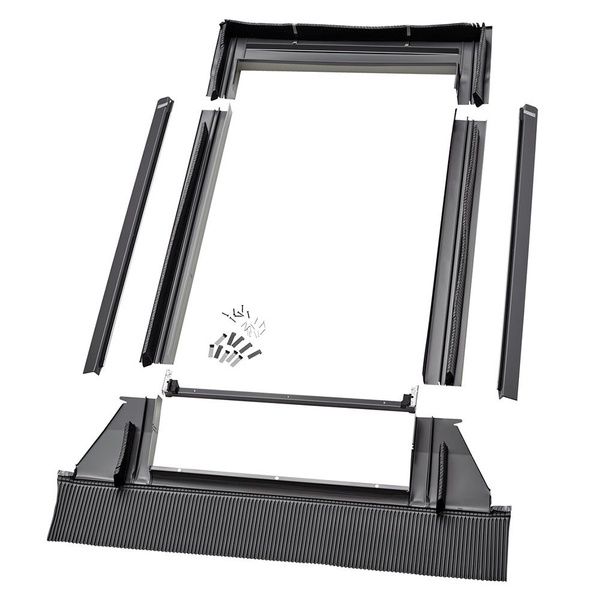

Точные пределы, как их формулируют сами производители. FAKRO ESV, ESJ и ESN — материалы общей толщиной не более 10 мм с учётом нахлёста 2×5 мм; EZV-A, EZN-P и EZJ-P — высота профиля не более 45 мм. VELUX EDS 2000 — до 16 мм (2×8 мм), EDW 2000 — до 120 мм. Roto EDF — от 0 до 50 мм, серия Designo, дерево и пластик. Roto EDS — до 35 мм, только серия RotoQ. У RoofLITE+ два исполнения TFX: до 50 и до 120 мм.
Размер окна и размерные коды VELUX
Оклад делают под конкретный габарит. У FAKRO, Roto и RoofLITE+ размер написан прямо в названии позиции: 78×118, 94×140, 114×140. У VELUX вместо цифр буквенно-цифровой код — и вот его не расшифровывает ни один сайт из тех, что стоят сейчас в топе, хотя ищут именно по нему.
| Буква — ширина, см | Число — высота, см | Как читается код |
|---|---|---|
| C — 55 | 01 — 70 | CK02 — 55×78 |
| F — 66 | 02 — 78 | FK06 — 66×118 |
| M — 78 | 04 — 98 | MK06 — 78×118 |
| P — 94 | 06 — 118 | MK08 — 78×140 |
| S — 114 | 08 — 140 | PK08 — 94×140 |
| U — 134 | 10 — 160 | SK06 — 114×118 |
| Средняя буква K — стандартная серия | SK08 — 114×140 | |
Если вы пришли с запросом «оклад 114 118» — вам нужен код SK06. «94 на 140» — это PK08. Код оклада должен в точности совпасть с кодом окна: оклад MK06 к окну MK08 не подойдёт, разница 22 сантиметра по высоте. Размер окна выбит на шильдике внутри рамы, обычно на верхней или боковой планке — там же, где серийный номер.
EZV-A, EZV-RU и EZV-P — три разные вещи
В каталогах они стоят рядом, названия почти одинаковые, назначение одно, цена разная. Разницу не объясняет ни один из одиннадцати сайтов, которые мы разобрали перед тем, как писать эту страницу. Она вот в чём.
| Обозначение | Что означает |
|---|---|
| -A | алюминиевый фартук. Классическое исполнение |
| -P | свинцовый фартук. Пластичнее алюминия, аккуратнее садится на сложный рельеф штучной черепицы |
| -RU | российская версия из ABS-пластика. По данным FAKRO выпускается в Московской области полностью из российских материалов, цвет близок к RAL 7022, а в исполнении для окон AHRD — к RAL 7024 |
| V / N / J | глубина посадки окна в кровле. EZV — посадка V, EZN — посадка N. Это не «лучше-хуже», это разная посадочная геометрия под разные модели окон |
Предельная высота профиля у всех трёх исполнений одна и та же — 45 мм. Выбор идёт по бюджету и по кровле: под ровную металлочерепицу разницы в работе почти нет, под штучную натуральную черепицу со сложным рельефом свинец садится заметно аккуратнее. Та же логика у окладов для плоских покрытий — ESV и ESV-RU.
Отдельно в каталоге лежат исполнения под окна AHRD и под серию FTP (CH), плюс собственные оклады AHRD — AHRD S под плоские покрытия и AHRD Z под профилированные.
Оклад и изоляция — это не одно и то же
Самая дорогая путаница в разделе. Оклад работает снаружи: закрывает стык по кровельному покрытию. Изоляция работает в толще пирога: подводит к раме гидроизоляционную мембрану и пароизоляционную плёнку кровли и утепляет периметр. Это разные изделия, и у разных брендов они по-разному разложены по коробкам.
| Бренд | Что уже в комплекте оклада | Что докупается |
|---|---|---|

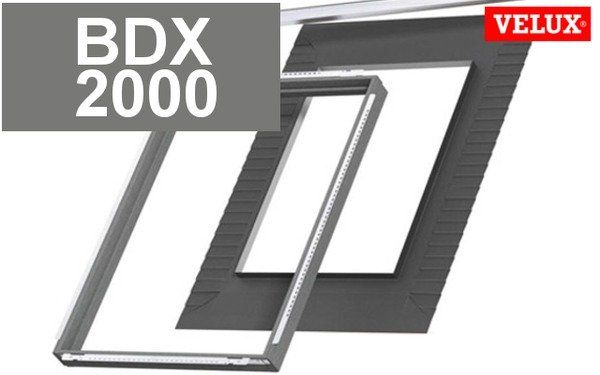

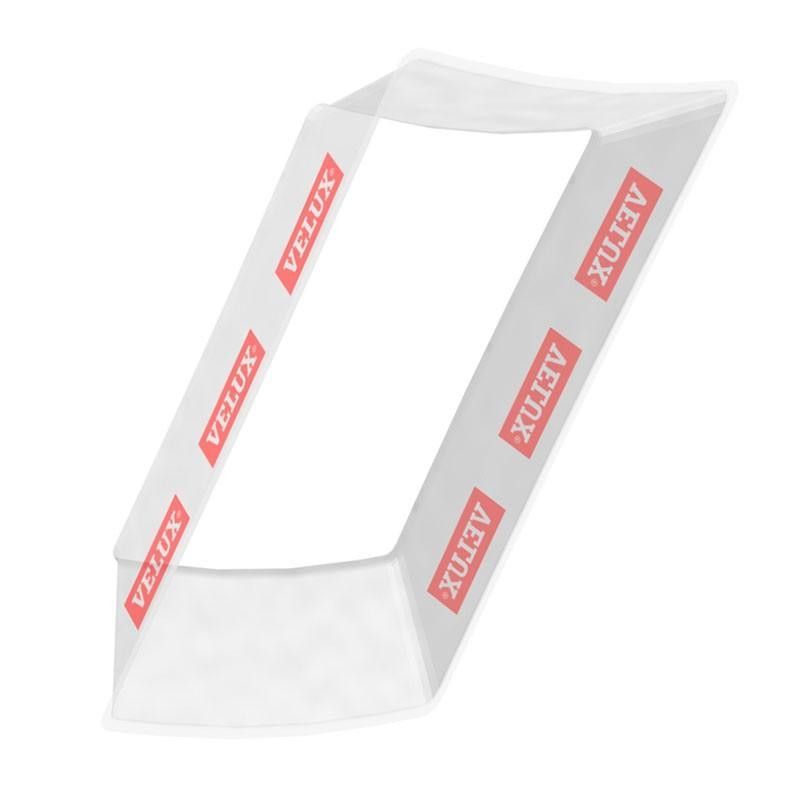

| VELUX | Комплект BDX входит в EDW 2000 и EDS 2000: теплоизоляционная рамка, гофрированный гидроизоляционный фартук BFX, дренажный жёлоб | Пароизоляционный фартук откосов BBX 0000. Отдельно BDX 2000 нужен, только если оклад уже стоит |
| FAKRO | Только сам оклад и монтажный крепёж | Всё остальное отдельными артикулами: XDP-RU, XDS-RU, комплект XDK-RU, контур XWT-RU Plus |
| Roto | Только оклад | Гидроизоляционный фартук ASA, пароизоляционный ASI |
| RoofLITE+ | Только оклад | Гидроизоляционный RUC, теплоизоляционный IFC, пароизоляционный RVB |
X-серия FAKRO: кто за что отвечает
Четыре семейства, которые постоянно путают между собой.
| Артикул | Где работает | Что делает |
|---|---|---|
| XDP-RU | снаружи, в пироге кровли | Утеплённый гидроизоляционный оклад из мембраны EUROTOP с высокой паропроницаемостью. Ставится без демонтажа обрешётки и контррейки — это важно, когда окно врезают в готовую кровлю |
| XDS-RU | изнутри помещения | Пароизоляционный оклад. Не пускает к утеплителю конденсат и влажный воздух из комнаты. Снаружи его не видно |
| XDK-RU | с обеих сторон | Комплект: XDP-RU плюс XDS-RU в одной коробке. Именно его чаще всего и ищут по фразе «комплект изоляционных окладов» |
| XWT-RU Plus | по периметру рамы | Теплоизоляционный контур. Заполняет зазор между рамой окна и кровельной конструкцией, размерный ряд совпадает с окнами. Ступенчатый профиль — поставить его неправильно сложно |
Есть и версии без индекса RU: XDK, XDP, XDS, XWT и XWT Plus. Логика та же, отличается происхождение и размерный ряд. В наличии обычно и то и другое — подскажем по вашему размеру.
EDF — один оклад почти на всё
Отдельно стоит сказать про оклад EDF. Производитель заявляет диапазон от 0 до 50 мм — то есть один и тот же артикул закрывает и битумную черепицу, и профнастил, и клик-фальц, и металлочерепицу, и цементно-песчаную с керамической. У FAKRO и VELUX для этого нужны два разных оклада.
Польза простая. Если вы ещё не определились с кровельным покрытием или на доме два разных материала, то с окнами Roto Designo вопрос подбора оклада закрывается одной позицией. Оговорка одна: EDF рассчитан на серию Designo. Для серии RotoQ нужен EDS, и он только под плоские покрытия толщиной до 35 мм.
Чего у нас нет в наличии
Раздел большой, но не бесконечный. Четыре вещи, за которыми к нам приходят и которых на складе нет — пишем сразу, чтобы не тратить ваше время на звонок.
Зато есть то, что редко держат на складе: оклад EBV-P под клик-фальц, утеплённые EHN-AT Thermo и EHV-AT Thermo для холодных регионов — они на 22 мм шире стандартных и имеют дополнительное утепление с внутренней стороны, EUV/B для карнизного комплекса и EHN-AT/G Thermo для окна-балкона.
Сколько стоит поставить окно с окладом
Цены на сами оклады — в карточках выше, они зависят от бренда и размера. Работа считается отдельно и одинаково для любого оклада: стоимость монтажа определяется кровлей, а не тем, какой оклад вы выбрали.
| Работа | Цена |
|---|---|
| Выезд на замер, вычитается из монтажа | от 3 500 ₽ |
| Монтаж в готовый проём | от 14 000 ₽ |
| Металлочерепица, профнастил | от 16 000 ₽ |
| Мягкая кровля | от 17 000 ₽ |
| Натуральная черепица | от 18 000 ₽ |
| Фальцевая кровля | от 23 000 ₽ |
| Перенос стропил | 5 500 ₽ |
| Утепление периметра и откосов | 4 800 ₽ |
| Устранение протечки | от 7 500 ₽ |
Замена оклада на уже стоящем окне — отдельная история: приходится частично разбирать покрытие вокруг проёма. Считаем по факту после осмотра, чаще всего это укладывается в ремонт мансардного окна. Подробности по работам — на странице монтажа мансардных окон, внутренняя отделка — монтаж откосов. Гарантия на монтаж — 2 года.
Один узел на трёх разных кровлях
Видно, как по-разному ложится нижний фартук оклада на металлочерепице, гибкой черепице и натуральной черепице.
То, что спрашивают про оклады
Скажите марку окна и покрытие — дальше подберём сами
Дизайн-завод «Кристалл», 3 этаж
Будни 10:00–19:00
Оклады для мансардных окон в Москве и области
В разделе 39 позиций: изоляционные оклады FAKRO, VELUX, Roto Designo, RoofLITE+ и AHRD, комплекты гидро- и пароизоляции, теплоизоляционные контуры и фартуки. Оклад подбирается по двум параметрам — типу кровельного покрытия и размеру окна.
Под плоские материалы толщиной до 10–16 мм — гибкую битумную черепицу, рулонную кровлю, плоскую плитку, фальцевую кровлю — идут ESV и ESV-RU у FAKRO, EDS 2000 у VELUX, LSX у RoofLITE+. Под профилированные покрытия — металлочерепицу, профнастил, керамическую и цементно-песчаную черепицу — EZV-A и EZV-RU с пределом 45 мм, EDW 2000 с пределом 120 мм и TFX в двух исполнениях. Оклад Roto EDF универсальный: он рассчитан на диапазон от 0 до 50 мм и закрывает почти любое покрытие одним артикулом.
Комплекты изоляции стоят особняком, и это главное, что стоит понять до заказа. У VELUX гидро- и теплоизоляция BDX уже входит в оклады EDW и EDS. У FAKRO её покупают отдельно: XDP-RU снаружи, XDS-RU изнутри, XDK-RU — оба сразу, XWT-RU Plus — утепление периметра рамы. Поэтому сравнение цен между брендами «по цене оклада» получается некорректным, считать нужно комплектом.
Мы поставляем и монтируем мансардные окна с 2010 года, у нас офис-шоурум на Дизайн-заводе «Кристалл» с восемью рабочими окнами, свои бригады и отзывы клиентов. Монтаж окна в готовый проём — от 14 000 ₽, в металлочерепицу — от 16 000 ₽, в натуральную черепицу — от 18 000 ₽, гарантия на работы 2 года. Смотрите также весь каталог мансардных окон, аксессуары, окна-люки и зенитные окна. Если окно уже течёт — прочитайте что делать, когда текут мансардные окна: в заметной части случаев причина именно в окладе, а не в самом окне.
