Устройство мансардного окна

Мансардное окно — это не просто элемент архитектуры, а важный функциональный компонент современного дома, который кардинально меняет восприятие чердачного пространства. Благодаря правильному устройству мансардного окна можно превратить тёмный, неиспользуемый чердак в светлую, комфортную комнату — будь то детская, кабинет, гостиная или уютная спальня. В условиях стремления к эффективному использованию жилой площади и созданию гармоничного внутреннего пространства, мансардные окна становятся неотъемлемой частью загородной архитектуры.

В этой статье мы подробно разберём устройство мансардного окна — от конструктивных особенностей до нюансов монтажа и эксплуатации. Вы узнаете, какие материалы используются, на что обращать внимание при проектировании, как избежать типичных ошибок и обеспечить долговечность, герметичность и энергоэффективность окон в наклонной кровле. Всё это поможет вам принять обоснованное решение при обустройстве мансарды.

Посмотреть конструкцию вживую можно в шоуруме Фелиз Хаус — там установлено восемь рабочих окон разных брендов и типов открывания, адрес на странице компании. Весь ассортимент — в каталоге мансардных окон, комплектующие узла примыкания — в разделе окладов и изоляционных комплектов.

Особенности устройства мансардного окна

Мансардное окно — это оконная конструкция, устанавливаемая в наклонной кровле под углом, соответствующим уклону крыши. В отличие от вертикальных окон, которые монтируются в стенах, мансардные окна интегрируются непосредственно в кровельный пирог, что требует особого подхода к их проектированию, монтажу и гидроизоляции.

Конструктивные элементы мансардного окна

Любое мансардное окно состоит из нескольких ключевых компонентов:

1. Оконная рама — изготавливается из дерева, пластика или алюминия. Деревянные рамы (например, из сосны, дуба или лиственницы) традиционно считаются наиболее экологичными и эстетичными. Современные деревянные рамы обрабатываются защитными составами, предотвращающими гниение, деформацию и воздействие ультрафиолета. Пластиковые и алюминиевые рамы отличаются долговечностью и неприхотливостью в уходе, но могут уступать дереву по теплоизоляционным характеристикам.
2. Стеклопакет — основной элемент, отвечающий за тепло- и звукоизоляцию. Современные мансардные окна комплектуются трёхкамерными стеклопакетами с энергосберегающими покрытиями (Low-E), которые удерживают тепло внутри помещения зимой и отражают избыточное солнечное тепло летом. Некоторые модели оснащаются аргоном или криптоном в межстекольном пространстве для повышения энергоэффективности.
3. Фурнитура — механизм открывания, который может быть поворотным, поворотно-откидным, балконного типа или с дистанционным управлением. Поворотно-откидные системы наиболее популярны: они позволяют открывать окно на проветривание (откидывание) или полностью (поворот), обеспечивая гибкость использования.
4. Дренажная система — важный элемент, особенно для окон, установленных под небольшим углом. Она отводит конденсат и атмосферные осадки, предотвращая протечки и скопление влаги.
5. Гидроизоляционный фартук (уплотнительный контур) — устанавливается по периметру окна и обеспечивает герметичность соединения с кровлей. Современные фартуки изготавливаются из эластичных полимеров или металла с полимерным покрытием и рассчитаны на десятилетия службы.

Принцип работы мансардного окна

Устройство мансардного окна предусматривает не только пропускание света, но и эффективную вентиляцию, защиту от осадков, тепло- и шумоизоляцию. Благодаря наклонному расположению, такие окна обеспечивают более равномерное распределение дневного света по помещению, особенно в утренние и дневные часы. Угол наклона позволяет солнечным лучам проникать глубже внутрь комнаты, минимизируя тени.

Кроме того, мансардные окна способствуют естественной вентиляции: тёплый воздух поднимается к потолку и легко уходит через открытое окно, заменяясь свежим, прохладным воздухом снизу. Это особенно актуально для помещений с ограниченным доступом к внешней вентиляции.

Что важно учитывать при устройстве мансардного окна

Установка мансардного окна — это не просто монтаж коробки в кровлю. Это комплексная инженерная задача, требующая учёта множества факторов: от архитектурных особенностей здания до климатических условий региона. Ниже мы выделим ключевые аспекты, на которые необходимо обратить внимание.

1. Угол наклона кровли

Угол наклона крыши напрямую влияет на выбор типа окна и способ его монтажа. Оптимальный уклон для стандартных мансардных окон — от 15° до 55°. При меньшем угле требуется установка специальных систем дренажа и усиленной гидроизоляции. При слишком крутом уклоне возрастает нагрузка на раму и увеличивается риск протечек при сильном ветре.

2. Место установки

Расположение окна в мансарде определяет количество поступающего света, удобство использования и эстетику интерьера. Рекомендуется устанавливать окна над зоной активного пребывания — например, над диваном, рабочим столом или кроватью. Не стоит размещать окно слишком близко к коньку — это может привести к перегреву летом и сложностям при монтаже.

3. Гидроизоляция и пароизоляция

Одной из самых частых причин протечек является неправильная гидроизоляция. Устройство мансардного окна должно включать:

Установку нижнего фартука под кровельное покрытие.

Монтаж боковых и верхних фартуков с перехлёстом.

Применение самоклеящихся уплотнителей и герметиков.

Обеспечение непрерывности пароизоляционного слоя изнутри помещения.

Важно, чтобы гидроизоляционный контур был сплошным и не имел разрывов. Современные системы "тёплого кровельного узла" позволяют добиться полной герметичности даже в условиях сильных дождей и снегопадов.

4. Теплоизоляция

Мансардное окно — это "мостик холода", если не позаботиться о правильном утеплении. Между оконной коробкой и стропилами необходимо уложить утеплитель (обычно минеральную вату или экструдированный пенополистирол) без зазоров. Также важно обеспечить вентиляционный зазор между утеплителем и кровельным покрытием — он предотвращает образование конденсата.

5. Вентиляция и конденсат

Несмотря на качественные стеклопакеты, на внутренней поверхности стекла может образовываться конденсат, особенно в холодное время года. Чтобы этого избежать, необходимо:

• Обеспечить постоянный воздухообмен в помещении.
• Использовать окна с системой вентиляции (микрощелевое проветривание).
• Устанавливать влагопоглотители при высокой влажности.

6. Освещённость и солнечная активность

При выборе количества и размера окон нужно учитывать ориентацию ската по сторонам света:

• Южная сторона — максимальное количество солнечного света, возможен перегрев летом. Рекомендуются окна с солнцезащитными плёнками или жалюзи.
• Северная сторона — рассеянный свет, идеален для рабочих зон. Не требует дополнительной защиты.
• Восточная сторона — утреннее солнце, подходит для спален.
• Западная сторона — интенсивное вечернее солнце, может вызывать перегрев. Требуется установка штор или рулонных систем.

7. Безопасность и долговечность

Мансардные окна должны выдерживать ветровые и снеговые нагрузки, а также быть устойчивыми к перепадам температур. Рамы и стеклопакеты должны соответствовать климатическим условиям региона. Например, в северных районах с суровыми зимами предпочтение отдаётся окнам с усиленной теплоизоляцией и защитой от обледенения.

Также важно учитывать безопасность при открывании. Окна, расположенные на уровне головы, должны иметь защитные решётки или блокировку, особенно если в доме есть дети.

8. Эстетика и интеграция в интерьер

Мансардное окно — это не только функциональный элемент, но и архитектурная доминанта. Его форма, цвет рамы и тип стекла должны гармонировать с общим стилем интерьера. Современные окна можно заказать в различных цветовых решениях — от классического белого до тёмных оттенков, имитирующих натуральное дерево.

Дополнительные аксессуары — жалюзи, шторы, подоконники, внутренние и внешние роллеты — позволяют настроить уровень освещённости и повысить комфорт.

9. Нормативные требования

При устройстве мансардного окна необходимо соблюдать строительные нормы и правила (СНиП, СП, ГОСТ). Например:

Минимальная площадь остекления — не менее 10% от площади пола мансарды.

Расстояние от пола до подоконника — не менее 90 см для безопасности.

Обязательное наличие средств естественного освещения и вентиляции в жилых помещениях.

Нарушение норм может привести к проблемам при эксплуатации здания и трудностям с оформлением документов.

Устройство мансардного окна — это сложный, но крайне важный этап обустройства мансарды. От правильного выбора и монтажа зависит не только комфорт проживания, но и долговечность всей кровельной системы. Качественное мансардное окно обеспечивает обилие естественного света, эффективную вентиляцию, энергосбережение и эстетическую привлекательность интерьера.

При проектировании и установке необходимо учитывать множество факторов: от угла наклона крыши до климатических условий, от требований к теплоизоляции до архитектурной гармонии. Только комплексный подход позволяет избежать типичных ошибок — таких как протечки, образование конденсата, перегрев или недостаток света.

Компания Фелиз Хаус предлагает широкий выбор мансардных окон и кровельных материалов, которые соответствуют высоким стандартам качества и надёжности. Мы не просто продаём продукцию — мы делимся знаниями, помогаем клиентам принимать обоснованные решения и создавать по-настоящему комфортные пространства.

Если вы планируете обустроить мансарду, обязательно изучите тему устройства мансардного окна подробнее — например, в нашем блоге Фелиз Хаус, где вы найдёте актуальные статьи, практические советы и реальные примеры реализованных проектов. Правильно установленное мансардное окно — это шаг к дому, наполненному светом, теплом и уютом.

Как устройство отражается на моделях каталога

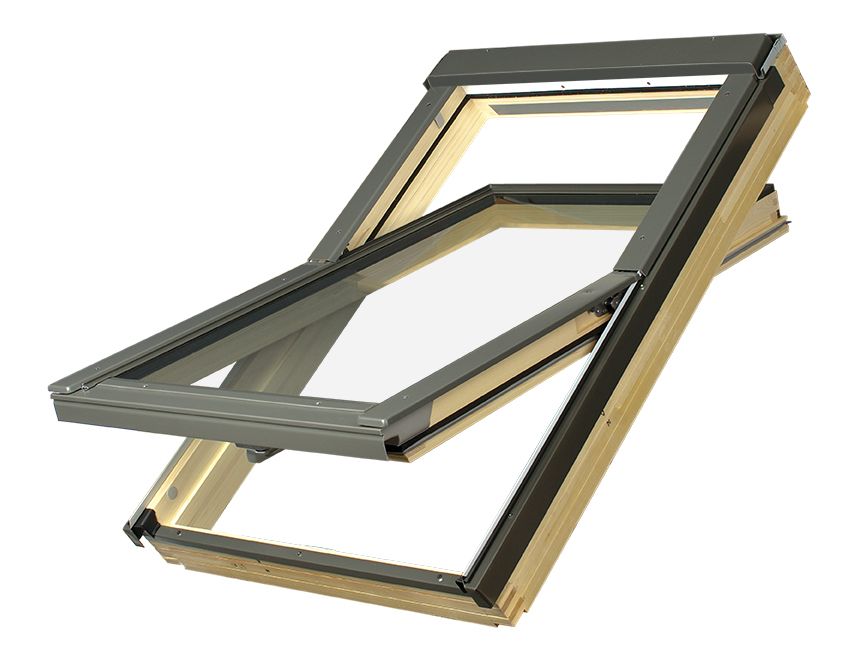

Число контуров уплотнения и формула стеклопакета — то, чем модели отличаются в первую очередь. У базовой FAKRO FTS-V U2 два контура и однокамерный пакет, Ro 0,71. У FTP-V U3 уже четыре контура при том же однокамерном, но энергосберегающем пакете, Ro 0,77. Дальше растёт только стекло: FTP-V U4 — Ro 0,91, FTP-V U5 — 1,03 за счёт криптона, FTT U6 Thermo — 1,25 при пяти контурах, FTT U8 Thermo — 1,75.

Приточный клапан есть не у всех: у FTS-V U2 это V22 до 31 м³/ч, у серии Profi — V40P до 49 м³/ч, у пластиковой PTP-V U3 — V35 до 41 м³/ч, а у серии FTT клапана нет вообще. Оклад — часть конструкции, а не аксессуар: под плоское покрытие берут ESV, под профилированное — EZV-A, утеплённый универсальный — EHV-AT Thermo. Полный список — в разделе окладов.
