Размеры мансардных окон

Советы покупателям

Коротко. Стандартные ширины мансардных окон — 55, 66, 78, 94, 114 и 134 см, высоты — 78, 98, 118, 140 и 160 см. Самый ходовой размер 78×118. Но выбирают размер не по каталогу, а по трём вещам: просвету между стропилами, площади комнаты и углу кровли. Ниже — таблицы по всем брендам и разбор каждого из трёх.

С чего начать

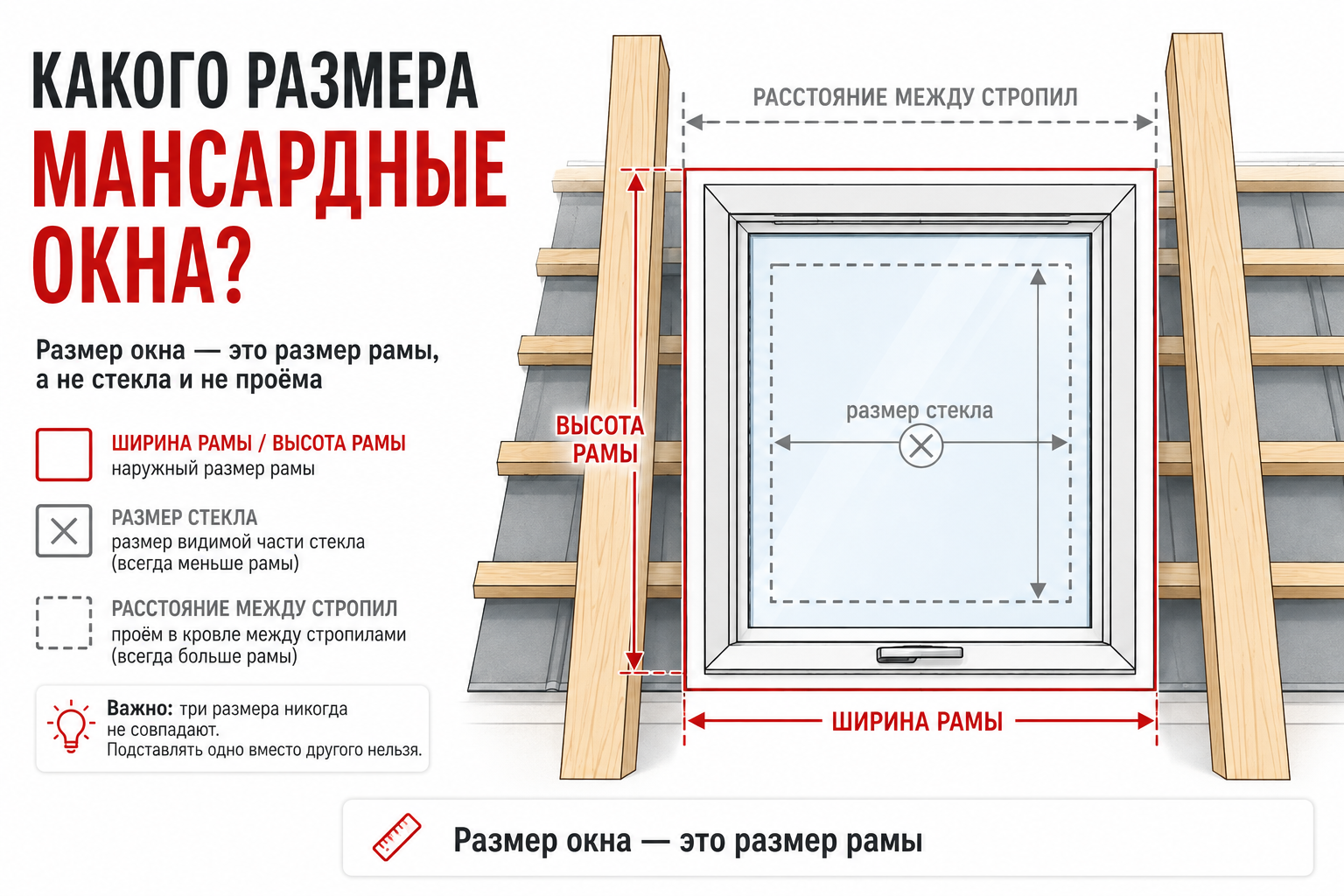

Размер окна — это размер рамы

Первая путаница, из-за которой заказывают не тот размер. Когда производитель пишет «78×118», он имеет в виду наружный габарит рамы: ширина 78 см, высота 118 см. Не размер стекла и не размер проёма в кровле.

Стекло всегда меньше рамы — на ширину профиля с каждой стороны. Проём в кровле всегда больше рамы — на монтажный зазор. Поэтому три числа никогда не совпадают, и подставлять одно вместо другого нельзя.

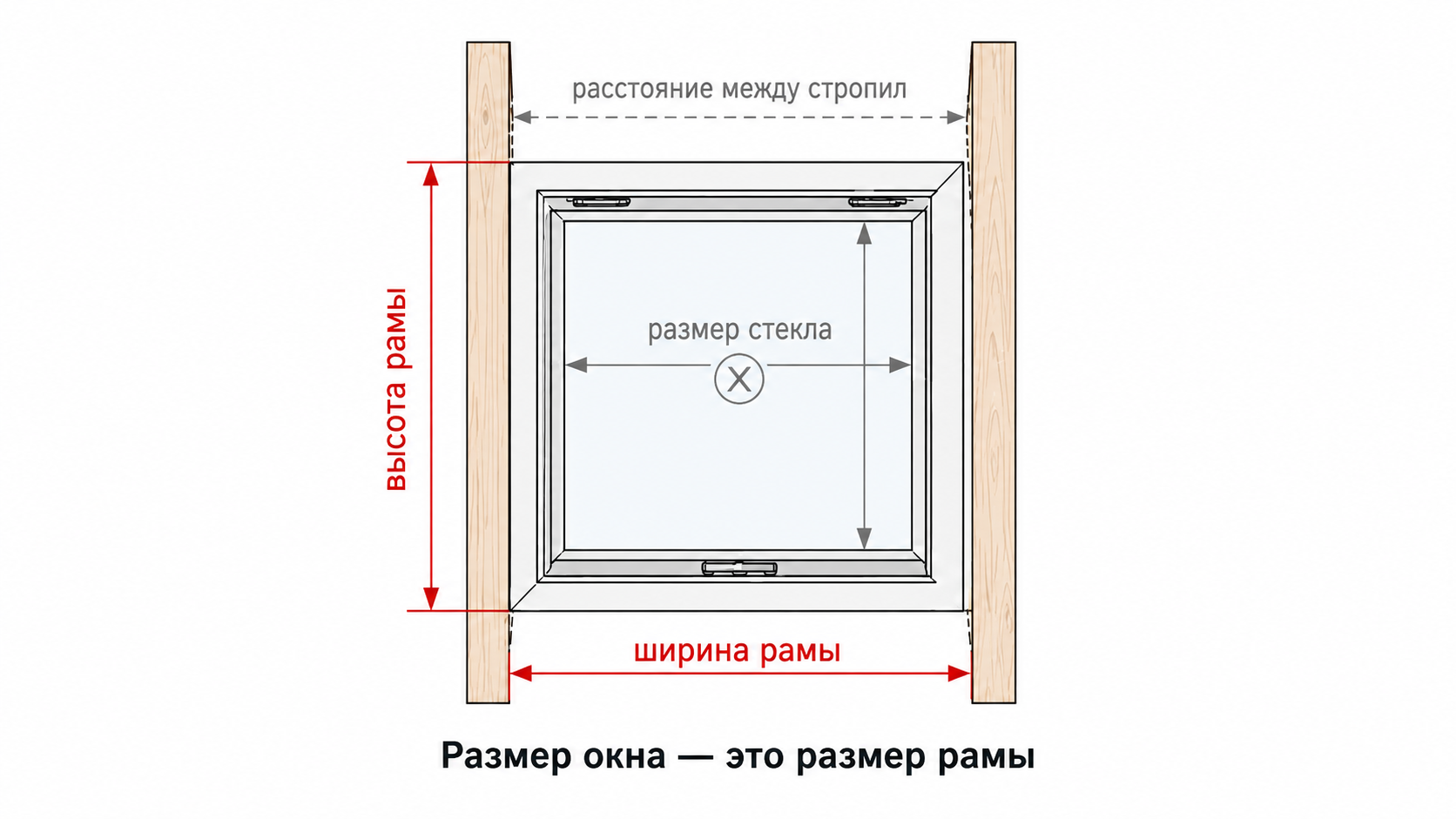

Схема: как измеряется размер мансардного окна — по наружной раме, а не по стеклу и не по проёму

Где посмотреть размер на уже стоящем окне. На торце створки, обычно сверху или сбоку, наклеена или выбита табличка с моделью и размером. Открываете окно, поворачиваете створку — и табличка оказывается перед вами. Если её нет или не читается, мерьте наружную ширину и высоту рамы рулеткой.

Справочник

Какие размеры вообще бывают

Большинство производителей держит одну и ту же сетку — она сложилась исторически под типовой шаг стропил. Ниже реальные размерные ряды по нашему каталогу, снятые с карточек, а не переписанные из чужих статей.

Сводка по ширинам и высотам

Бренд	Ширины, см	Высоты, см	Всего размеров
FAKRO	55 · 66 · 78 · 94 · 114 · 134	78 · 98 · 118 · 140 · 160	14
VELUX	55 · 66 · 78 · 94 · 114	78 · 98 · 118 · 140 · 160	14
Roto	45 · 54 · 55 · 65 · 66 · 70 · 74 · 78 · 94 · 114 · 134	55 · 60 · 73 · 78 · 98 · 118 · 140 · 160 · 180	48
Dakea	55 · 66 · 78 · 94 · 114	78 · 98 · 118 · 140 · 160	13
RoofLITE+	55 · 66 · 78 · 114	78 · 98 · 118 · 140 · 160	8

Ходовые сочетания и площадь стекла

Размер, см	Площадь, м²	Куда обычно берут
55×78	0,43	Кладовая, коридор, санузел, лестница
55×98	0,54	Небольшая спальня, гардеробная
66×118	0,78	Детская, кабинет при узком шаге стропил
78×98	0,76	Спальня, когда мало места по высоте ската
78×118	0,92	Самый ходовой размер. Спальня, детская, кабинет
78×140	1,09	Гостиная, спальня с хорошим видом
94×140	1,32	Гостиная, студия, мастерская
114×140	1,60	Панорама. Почти всегда с переносом стропила

Площадь посчитана по габариту рамы. Площадь чистого стекла на 15–20 % меньше — профиль съедает по периметру.

Ограничение первое

Просвет между стропилами

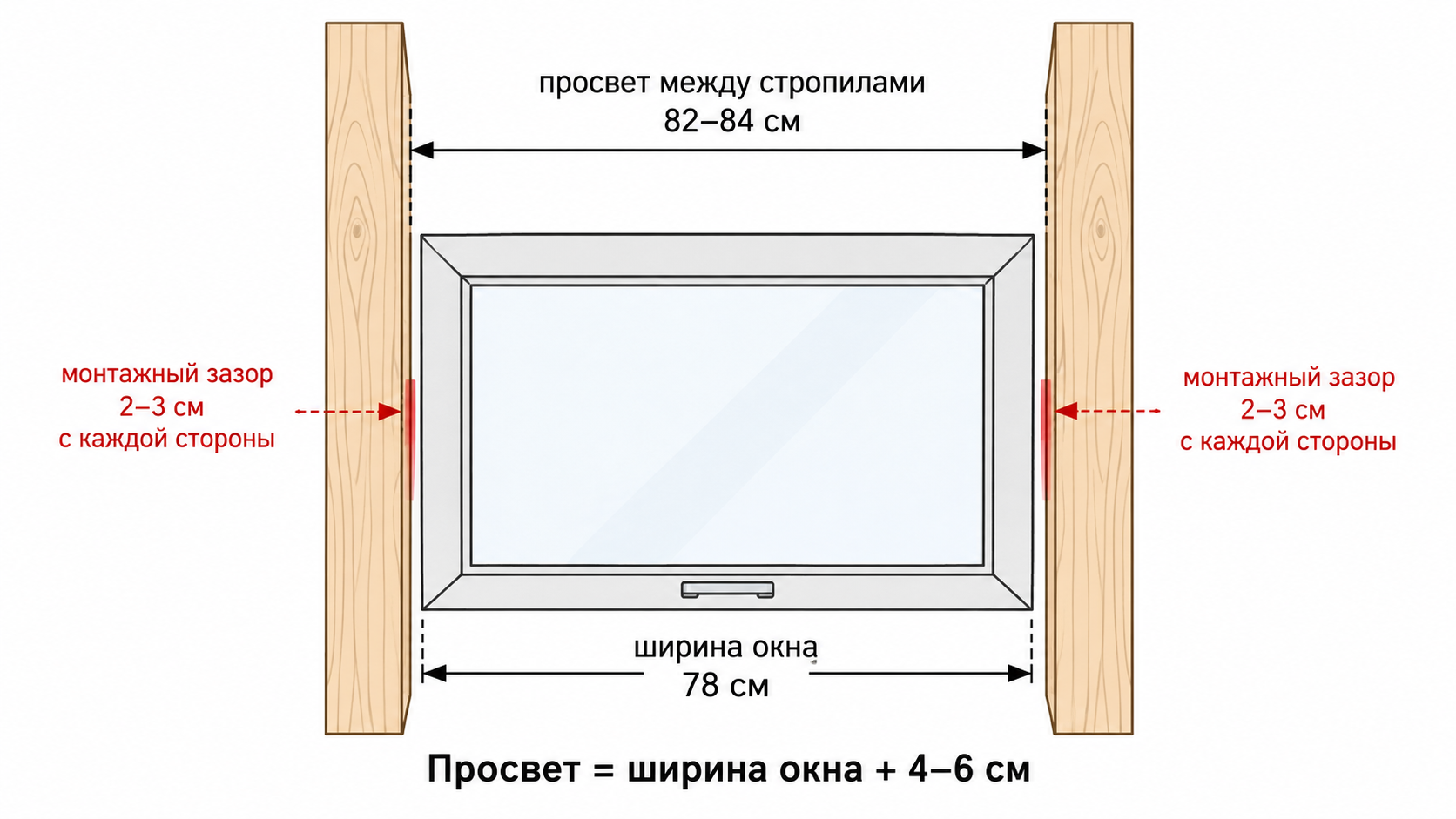

Это главное ограничение, и в девяти случаях из десяти именно оно решает, какой размер вы поставите. Окно ставится между двумя стропилами, и оно должно туда войти с монтажным зазором.

Мерить нужно между внутренними гранями стропил, а не по осям. Разница — толщина стропила, это 5–10 см, и на ней легко ошибиться в большую сторону и заказать окно, которое не влезет.

Ширина окна, см	Нужный просвет, см	Кто даёт такую ширину
54	58–60	только Roto
55	59–61	все
65	69–71	только Roto
66	70–72	все
70	74–76	только Roto
74	78–80	только Roto
78	82–84	все
94	98–100	все, кроме RoofLITE+
114	118–120	все
134	138–140	FAKRO и Roto

«Шаг стропил 800 — значит влезет 78» не работает. Шаг обычно меряют по осям, и при шаге 800 мм и стропиле 50 мм чистый просвет получается 75 см. Окно 78 см в него не войдёт физически. Проверяйте именно просвет, рулеткой, между внутренними гранями.

Про цифру 4–6 см — честно, потому что источники расходятся. Официальная рекомендация FAKRO — просвет на 2–5 см больше ширины окна, там же пример: при просвете 80 см подходит окно 78 см. Мы закладываем 4–6 см и под окно 78 просим 82–84.

Разница не в том, что кто-то неправ. Два сантиметра — это заводской минимум на посадку самой рамы, при идеально ровных и параллельных стропилах. В реальной кровле стропила бывают ведёными, обрешётка положена с погрешностью, а по периметру рамы ещё встаёт утеплительный контур. Запас в 4–6 см оставляет пространство для всего этого и для того, чтобы окно можно было выставить по уровню, а не забить враспор. Если просвет получается ровно 80 под окно 78 — окно, скорее всего, встанет, но выставлять его будет тяжело и утеплить периметр толком не выйдет.

⚖

Если просвет не совпал ни с одной шириной. Есть два выхода. Первый — окна Roto: у них ширины 54, 65, 70 и 74 см, которых нет ни у кого, и шанс попасть в существующий просвет заметно выше. Второй — перенос стропила, это отдельная работа за 5 500 ₽. Иногда второе дешевле, чем брать окно меньше нужного

Полезное про Roto

48 размеров вместо четырнадцати

Об этом почти нигде не пишут, а вещь практическая. FAKRO, VELUX, Dakea и RoofLITE+ держат одну и ту же сетку из четырнадцати размеров с ширинами 55, 66, 78, 94, 114. У Roto Designo размеров сорок восемь, и сетка другая.

Просвет между стропилами	FAKRO, VELUX, Dakea	Roto
59–61 см	55	54 или 55
69–71 см	66	65 или 66
74–76 см	ничего	70
78–80 см	ничего	74
82–84 см	78	78

Просвет 78–80 см — совершенно обычная ситуация при шаге стропил 800–850 мм. У всех, кроме Roto, в этот диапазон не попадает ничего: 78 уже не влезает, 66 — это минус 12 см ширины и минус четверть света. Роторовская ширина 74 закрывает этот случай точно.

Ещё у Roto есть высоты 180 см и ширина 134 см — то есть если нужен большой формат, выбор там тоже шире. И есть компактные 45×55 и 45×73, но это уже окна-люки, не жилой формат.

Расшифровка

Размерные коды VELUX

У FAKRO, Roto и RoofLITE+ размер написан цифрами прямо в названии: 78×118, 94×140. У VELUX вместо цифр буквенно-цифровой код, и его регулярно понимают неправильно.

Буква — ширина, см		Число — высота, см		Как читается код
C	55	01	70	CK02	55×78
F	66	02	78	FK06	66×118
M	78	04	98	MK04	78×98
P	94	06	118	MK06	78×118
S	114	08	140	MK08	78×140
U	134	10	160	PK08	94×140
Средняя буква K — стандартная серия				SK06	114×118
				UK04	134×98

Средняя буква K означает стандартную серию — она одинаковая почти во всех кодах, на неё можно не смотреть.

Частая ошибка. Четыре цифры в названии модели — например GGL 3068 или GLL 1061 — это код стеклопакета, а не размера. Их постоянно принимают за габариты и ищут «окно 3068». Полный артикул выглядит как GGL MK06 3068: GGL — модель, MK06 — размер 78×118, 3068 — стеклопакет.

Если вы пришли с просветом между стропилами 82–84 см, вам нужен код с буквой M. Если 98–100 см — с буквой P. Дальше выбираете высоту по следующему разделу.

Ограничение второе

Сколько окон нужно на комнату

Отправная точка — правило один к десяти: площадь остекления не меньше десятой доли площади пола. Так же формулирует FAKRO: «площадь остекления не меньше, чем 1:10 от площади пола мансарды».

Формула простая: площадь комнаты ÷ 10 = нужная площадь остекления. Дальше смотрите по таблице, сколько окон это даёт.

Комната	Нужно остекления	78×118	78×140	94×140	114×140
8 м²	0,8 м²	1 шт	1 шт	1 шт	1 шт
10 м²	1,0 м²	2 шт	1 шт	1 шт	1 шт
12 м²	1,2 м²	2 шт	2 шт	1 шт	1 шт
15 м²	1,5 м²	2 шт	2 шт	2 шт	1 шт
18 м²	1,8 м²	2 шт	2 шт	2 шт	2 шт
20 м²	2,0 м²	3 шт	2 шт	2 шт	2 шт
25 м²	2,5 м²	3 шт	3 шт	2 шт	2 шт
30 м²	3,0 м²	4 шт	3 шт	3 шт	2 шт

Правило один к десяти — это минимум, а не оптимум. Для детской, кабинета и любого места, где читают или работают, берут ближе к одной восьмой. Для кладовой, гардеробной и коридора хватит и меньшего.

Две поправки, которые обычно забывают. Первая: мансардное окно даёт больше света, чем вертикальное той же площади, потому что смотрит вверх, а не вбок — но именно поэтому летом через него сильнее греет. Вторая: считать надо по площади стекла, а рама съедает 15–20 % габарита. Поэтому запас в 10–15 процентов к расчёту не лишний.

Ограничение третье

Высота установки и угол кровли

Нижний край мансардного окна ставят на 90–120 см от пола. Ниже 90 — окно начинает работать как дверь в никуда и небезопасно для детей. Выше 120 — из положения сидя в кресле уже не видно ничего, кроме неба.

Верхний край — не выше 200–220 см, иначе до ручки не дотянуться без табуретки.

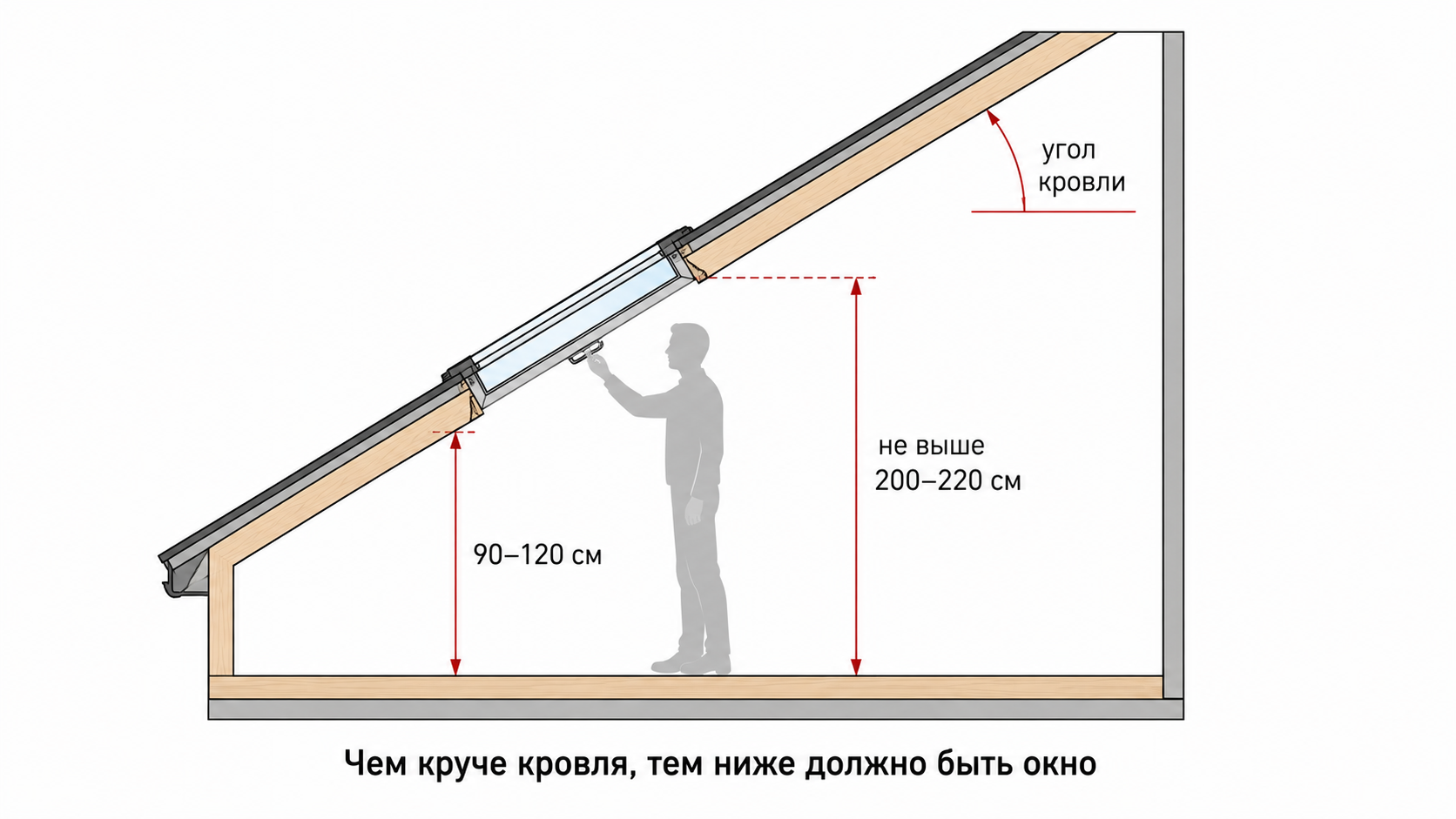

Схема установки мансардного окна: нижний край 90–120 см от пола, верхний не выше 200–220 см

А теперь то, чего не пишет никто. Эти два ограничения вместе задают предельную высоту окна, и она зависит от угла кровли. Чем круче скат, тем выше уходит верхний край при той же высоте окна.

В таблице — на какой высоте от пола окажется верхняя точка окна, если нижний край поставить на 90 см.

Высота окна	20°	30°	40°	45°	50°	60°
98 см	1,24 м	1,39 м	1,53 м	1,59 м	1,65 м	1,75 м
118 см	1,30 м	1,49 м	1,66 м	1,73 м	1,80 м	1,92 м
140 см	1,38 м	1,60 м	1,80 м	1,89 м	1,97 м	2,11 м
160 см	1,45 м	1,70 м	1,93 м	2,03 м	2,13 м	2,29 м

Отсюда практический вывод. На пологой кровле берите окно повыше — при 20–30 градусах даже 160 см оставляет верхний край на комфортной высоте, а низкое окно на пологом скате даёт мало света, потому что смотрит почти в зенит. На крутой кровле — наоборот: при 60 градусах окно 160 см выводит ручку на 229 см, до неё придётся тянуться. Там ставят 118 или 140.

Если окно всё же получается высоко. У окон со средней осью поворота ручка обычно сверху, и это как раз тот случай, когда высокое расположение мешает. Есть модели с нижней ручкой — например VELUX GZL 1051B и GLL 1061B, буква B в артикуле как раз про это. Второй вариант — окно с электроприводом или телескопический стержень.

Практика

Одно большое или два поменьше

Вопрос возникает почти всегда, когда комната больше 15 м². По площади остекления варианты часто равны: два окна 78×118 — это 1,84 м², одно 114×140 — 1,60 м². А по результату разница есть.

	Два окна поменьше	Одно большое
Свет	Ровнее по комнате, меньше контраста и теней	Одно яркое пятно, дальний угол темнее
Вид	Два кадра с перемычкой между ними	Цельная картинка, визуально сильнее
Проветривание	Две точки, можно устроить сквозняк	Одна точка
Стропила	Нужны два подходящих просвета	При 114 и 134 см почти всегда перенос стропила
Работа и комплектующие	Два оклада, два комплекта изоляции, два монтажа	Один комплект, но дороже сам оклад

Практически: если стропила уже стоят и в просвет проходит только 66 или 78 — вопрос закрыт, берём два. Если кровля ещё проектируется и хочется вид — имеет смысл сразу заложить один широкий проём, это дешевле, чем переносить стропило потом.

Отдельный случай — когда окна ставят в группу, вплотную друг к другу. Тогда нужен комбинированный оклад, он заказывается отдельно.

Чтобы не переделывать

Пять ошибок при выборе размера

⚖

Мерить шаг стропил по осям. Нужен чистый просвет между внутренними гранями. Разница — толщина стропила, 5–10 см, и она всегда не в вашу пользу

⚖

Брать размер стекла за размер окна. Все каталожные размеры — это габарит рамы. Стекло меньше на 15–20 %

⚖

Считать четыре цифры VELUX размером. GGL 3068 — это стеклопакет. Размер зашифрован буквой и числом: MK06

⚖

Ставить высокое окно на крутой скат. При 60 градусах окно 160 см выводит ручку на 229 см от пола. Пользоваться таким окном каждый день неудобно

⚖

Заказывать окно, не подобрав к нему оклад. Оклад подбирается и по размеру окна, и по типу кровельного покрытия. Купить окно и остаться без оклада под свою металлочерепицу — обычная история

Вопросы

Коротко по главному

Ширина: 55, 66, 78, 94, 114 и 134 см. Высота: 78, 98, 118, 140 и 160 см. Эту сетку держат FAKRO, VELUX, Dakea и RoofLITE+. Самый ходовой размер — 78×118 см, его ищут чаще всех остальных вместе взятых. У Roto сетка своя и заметно шире: там есть ширины 54, 65, 70 и 74 см, которых нет ни у одного другого производителя, и высоты до 180 см.

Официально FAKRO указывает, что расстояние между стропилами должно быть на 2–5 см больше ширины окна. На практике мы закладываем 4–6 см, то есть под окно шириной 78 см берём просвет 82–84 см. Разница в том, что 2 см — это заводской минимум на саму раму, а рабочий запас учитывает ещё неровность стропил, монтажный зазор под утеплительный контур и погрешность обрешётки. Мерить нужно между внутренними гранями стропил, а не по осям.

Буква — ширина, число — высота. Ширина: C — 55 см, F — 66, M — 78, P — 94, S — 114, U — 134. Высота: 01 — 70 см, 02 — 78, 04 — 98, 06 — 118, 08 — 140, 10 — 160. Средняя буква K означает стандартную серию. Значит MK06 — это 78×118 см, PK08 — 94×140, SK06 — 114×118. Четыре цифры после названия модели, например GGL 3068, — это код стеклопакета, а не размера, их часто путают.

Отправная точка — правило один к десяти: площадь остекления не меньше десятой доли площади пола. На комнату 12 м² нужно примерно 1,2 м² остекления — это одно окно 78×140 или два 78×118. Для детской и рабочего кабинета берут с запасом, ближе к одной восьмой. Считать надо по площади стекла, а не рамы, поэтому запас в 10–15 процентов не помешает.

Нижний край — 90–120 см от пола, верхний — не выше 200–220 см, иначе до ручки не дотянуться. Конкретная высота зависит от угла кровли: чем круче скат, тем выше уходит верхний край при той же высоте окна. Например, окно высотой 160 см при нижнем крае на 90 см и кровле 60 градусов выводит верхнюю точку на 229 см — это уже неудобно. На такой кровле берут окно пониже, 118 или 140 см.

По площади остекления это часто одно и то же, а по результату — нет. Два окна дают более ровный свет и два независимых проветривания, но требуют двух просветов между стропилами и двух окладов, то есть дороже по работе. Одно большое дешевле в монтаже и даёт вид цельным куском, но при ширине 114 и 134 см почти всегда нужен перенос стропила. Если стропила уже стоят с шагом, в который проходит только узкое окно, вопрос решается сам.
